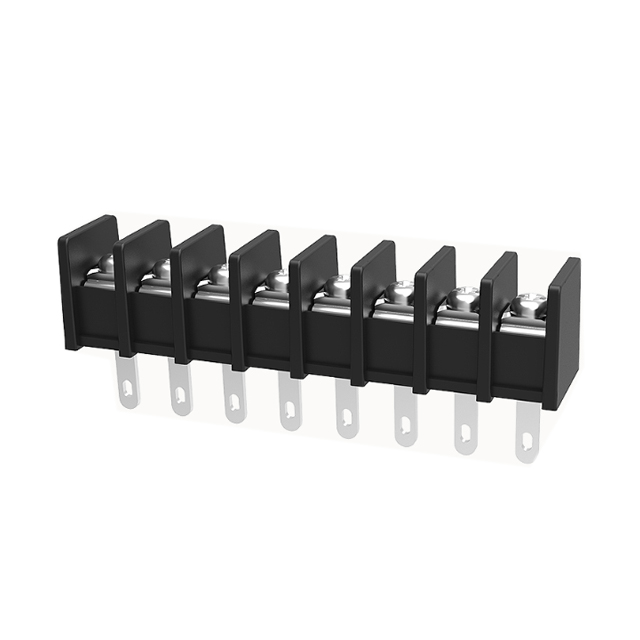

DG35H-B-08P
发布时间: 2025-10-10 13:50
单层PCB栅栏端子，标称电流：20A，额定电压（UL）：300V，额定横截面：22~12AWG，针距：8.25mm，颜色：黑色，触点表面：锡
| 焊接数据 |
|
| 焊接方式 | 波峰焊/手工焊 |
| 接线容量 |
|
| 可连接导线横截面 | 22~12AWG |
| 扭矩 | 0.5N.m |
| 电气参数UL |
|
| 额定电压(B) | 300V |
| 额定电压(D) | 300V |
| 额定电流(B) | 20A |
| 额定电流(D) | 10A |
| 电气参数IEC |
|
| 额定电压 | 300V |
| 额定电流 | 32A |
| 装置属性 |
|
| 安装类型 | 焊板 |
| 针脚排列 | 单排直线排列 |
| 连接方式 | 螺钉连接 |
| 螺钉头驱动方式 | 十一字螺丝刀 |
| 螺纹 | M3 |
| 是否插拔 | 否 |
| 间距 | 8.25mm |
| 位数 | 8 |
| 层数 | 1 |
| 材料数据 |
|
| 环保事项 | 符合REACH/RoHS |
| 接触件材料 | 铜合金 |
| 接线点金属表面 | 镀锡 |
| 绝缘材料 | PA66 |
| 绝缘材料组 | Ⅰ |
| 阻燃等级 | UL94V-0 |
| 机械测试 |
|
| 测试规范 | UL1059 |
| 环境数据 |
|
| 环境温度（运行） | -40℃~105℃(取决于降额曲线) |
